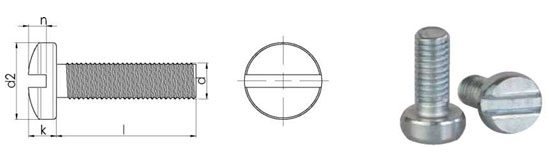

DIN 84 DÜZ YARIKLI SİLİNDİR BAŞLI VİDA (SB VİDA)

Thread size / Anma çapı (d)

M2

M2.5

M3

M4

M5

M6

M8

M10

Head height / Kafa yükseliği

k

1,30

1,60

2,00

2,60

3,30

3,90

5,00

6,00

Head dia / Kafa çapı

d2

3,80

4,50

5,50

7,00

8,50

10,00

13,00

16,00

Socket width / Yarık genişliği

n

0,50

0,60

0,80

1,00

1,20

1,60

2,00

2,50

Socket depth / Yarık derinliği

t

min.

0,60

0,70

0,90

1,20

1,50

1,80

2,10

2,40

max.

0,80

0,90

1,15

1,50

1,80

2,20

2,60

3,00

Thread size / Anma çapı (d)

M2

M2.5

M3

M4

M5

M6

M8

M10

Length / Boy (1)

min .

max.

Weight/Ağırlık gr/p

5

4,75

5,25

0,20

0,33

0,56

1,09

6

5,75

6,25

0,22

0,36

0,60

1,17

2,06

8

7,70

8,30

0,25

0,42

0,69

1,33

2,20

3,56

10

9,70

10,30

0,29

0,48

0,78

1,47

2,55

3,92

7,85

12

11,65

12,35

0,33

0,54

0,87

1,63

2,80

4,27

8,49

14,60

16

14,65

15,35

0,40

0,66

1,04

1,95

3,30

4,98

9,77

16,60

20

19,60

20,40

0,48

0,78

1,22

2,25

3,78

5,69

11,00

18,60

25

24,60

25,40

1,44

2,64

4,40

6,56

12,60

21,10

30

29,60

30,40

1,66

3,02

5,02

7,45

14,20

23,60

35

34,50

35,50

1,88

3,41

5,62

8,25

15,80

26,10

40

39,50

40,50

2,10

3,80

6,25

9,20

17,40

28,60

45

44,50

45,50

4,17

6,88

10,00

18,90

31,10

50

50,50

50,50

4,57

7,50

10,90

20,60

33,60

55

54,00

56,00

22,10

36,10

60

59,00

61,00

38,60
