İNÇ DÜZ RONDELA
Technical Informations / Teknik Bilgiler
|

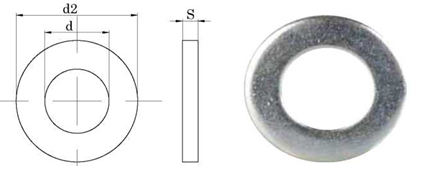

Thread size / Anma çapı (d) |
1/8 |
5/32 |
3/16 |
1/4 |
5/16 |
3/8 |
7/16 |
1/2 |
9/16 |
5/8 |
||||||
|
d1 |
min |
2,80 |
4,00 |
5,00 |
7,00 |
9,00 |
11,00 |
12,00 |
13,00 |
15,00 |
17,00 |
|||||
|
max |
3,80 |
4,18 |
5,18 |
7,22 |
9,27 |
11,27 |
12,27 |
13,27 |
15,27 |
17,27 |
||||||
|
d2 |
min |
8,72 |
11,57 |
15,57 |
16,57 |
21,48 |
25,48 |
27,48 |
32,38 |
35,38 |
39,38 |
|||||
|
max |
9,27 |
12,00 |
16,00 |
17,00 |
22,00 |
26,00 |
28,00 |
33,00 |
36,00 |
40,00 |
||||||
|
Thin/İnce s |
|
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
|
|
|||||
|
+/- |
0,10 |
0,10 |
0,10 |
0,10 |
0,10 |
0,10 |
0,10 |
0,10 |
|
|
||||||
|
gr/p |
|
0,37 |
0,61 |
1,31 |
1,82 |
3,12 |
3,45 |
4,16 |
5,55 |
|
|
|||||
|
Thick/Kalın s |
|
|
|
|
|
3,00 |
3,00 |
3,00 |
3,00 |
3,00 |
3,00 |
|||||
|
+/- |
|
|
|
|
0,10 |
0,30 |
0,30 |
0,30 |
0,30 |
0,30 |
||||||
|
gr/p |
|
|
|
|
|
7,14 |
9,09 |
11,60 |
16,70 |
18,50 26,30 |
||||||
|
Thread size / Anma çapı (d) |
3/4 |
7/8 |
1" |
11/4 |
1 1/2 |
|
|
d1 |
min. |
21,00 |
24,00 |
27,00 |
32,00 |
45,00 |
|
max. |
21,33 |
24,33 |
27,33 |
32,39 |
45,62 |
|
|
d2 |
min. |
44,38 |
47,38 |
55,26 |
63,80 |
83,00 |
|
max. |
45,00 |
48,00 |
56,00 |
65,00 |
84,00 |
|
|
Thin/İnce |
s +/- |
|
|
|
|
|
|
gr/p |
|
|
|
|
|
|
|
Thick/Kalın |
s +/- |
3,00 |
3,00 |
3,00 |
3,00 |
3,00 |
|
0,30 |
0,30 |
0,30 |
0,30 |
0,30 |
||
|
gr/p |
|
34,40 |
41,70 |
45,50 |
76,90 |
90,90 |
Values are given in milimeters. / Değerler milimetre olarak verilmiştir.
