İNÇ YAYLI RONDELA

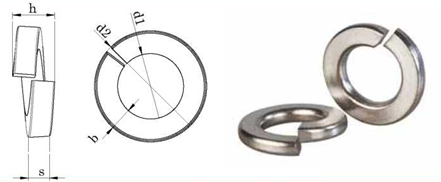

Technical Informations / Teknik Bilgiler
|
Thread size / Anma gapi (d) |
1/8 |
5/32 |
3/16 |
1/4 |
5/16 |
3/8 |
7/16 |
1/2 |
9/16 |
5/8 |
|
|
d1 |
min. |
3,60 |
4,10 |
5,10 |
6,50 |
8,10 |
10,20 |
11,30 |
13,00 |
14,20 |
16,20 |
|
max. |
0,30 |
0,30 |
0,30 |
0,40 |
0,40 |
0,50 |
0,50 |
0,50 |
0,50 |
0,80 |
|
|
d2 |
min. |
6,70 |
7,60 |
9,20 |
12,20 |
14,80 |
18,10 |
19,20 |
21,90 |
24,10 |
27,40 |
|
max. |
|||||||||||
|
s |
0,80 |
0,90 |
1,20 |
1,60 |
2,00 |
2,20 |
2,20 |
2,50 |
3,00 |
3,50 |
|
|
h |
1,80 |
2,10 |
2,80 |
3,80 |
4,70 |
5,20 |
5,20 |
5,90 |
7,10 |
8,30 |
|
|
gr/p |
0,10 |
0,18 |
0,36 |
0,77 |
1,54 |
2,50 |
4,00 |
5,88 |
6,67 |
9,09 |
|
|
Thread size / Anma çapı |
|
3/4 |
7/8 |
1" |
1 1/8 |
1 1/4 |
1 1/2 |
1 5/8 |
1 3/4 |
2" |
|
|
d1 |
min. |
20,20 |
22,50 |
26,50 |
30,50 |
32,50 |
39,50 |
42,50 |
45,50 |
51,00 |
|
|
max. |
1,00 |
1,00 |
1,00 |
1,20 |
1,20 |
1,20 |
1,20 |
1,20 |
1,50 |
||
|
|
d2 |
33,60 |
35,90 |
42,00 |
48,20 |
50,20 |
61,20 |
68,20 |
71,20 |
77,00 |
|
|
|
s |
4,00 |
4,00 |
5,00 |
6,00 |
6,00 |
6,00 |
7,00 |
7,00 |
7,00 |
|
|
|
h |
9,40 |
9,40 |
11,80 |
14,20 |
14,20 |
14,20 |
16,50 |
16,50 |
16,50 |
|
|
gr/p |
|
15,15 |
16,17 |
27,78 |
43,48 |
59,18 |
71,70 |
111,00 |
117,00 |
152,00 |
|
Values are given in milimeters. / Değerler milimetre olarak verilmiştir
