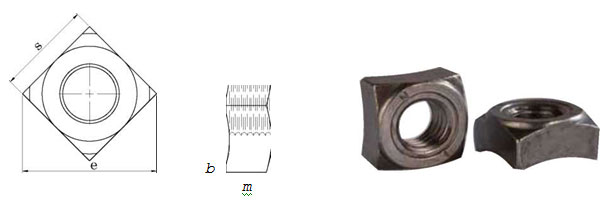

DIN 928 DÖRT KÖŞE KAYNAK SOMUN

Thread size/ Anma çapı (d)

M4

M5

M6

M7

M8

M10

M12

Pitch / Diş adımı

P

0,70

0,80

1,00

1,00

1,25 1,00

1,50 1,25

1,75 1,25

Weld nail / Kaynak tırnağı

b

min.

0,65

0,85

1,05

1,05

1,35

1,60

1,80

max.

0,95

1,15

1,35

1,35

1,65

2,00

2,20

Head width / Anahtar ağzı

s

7,00

9,00

10,00

11,00

14,00

17,00

19,00

Diagonal / Köşegen

e

min.

9,00

12

13,00

14,00

18,00

22,00

25,00

Height / Yükseklik

max.

3,50

4,20

5,00

5,50

6,50

8,00

9,50

Weight/Ağırlık

gr/p

0,81

1,70

2,40

3,05

6,50

11,30

16,60

Thread size / Anma çapı

M14

M16

Pitch / Diş adımı

P

2,00 1,50

2,00 1,50

Weld nail / Kaynak tırnağı

b

min.
max.

2,30
2,70

2,30
2,70

Head width / Anahtar ağzı

s

22,00

24,00

Diagonal / Köşegen

e

min.

28,00

32,00

Height / Yükseklik

max.

11,00

13,00

Weight/Ağırlık

gr/p

26,70

35,80
