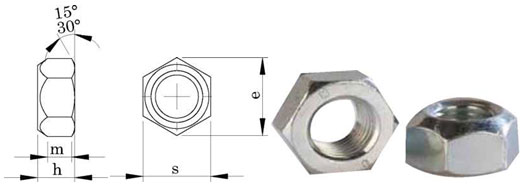

DIN 980 SIKMALI ALTIKÖŞE SOMUN





Technical Informations / Teknik Bilgiler



Thread size / Anma çapı (d)



M6

M8

M10

M12

M14

M16

M18

M20

Pitch / Diş adımı



Pı



M8x1,00 M10x1,00 M12x1,50 M14x1,50 M16x1,50M18x2,00 M20x1,50



P2





M10x1.25

M12x1,25





M18x1,50

M20x2,00



P3

1,00

1.25

1,50

1.75

2,00

2,00

2,50

2,50

Flange dia / Flanş çapı

da

Min.

6,00

8,00

10,00

12,00

14,00

16,00

18,00

20,00

Max.

6,75

8,75

10,80

13,00

15,10

17,30

19,50

21,60



dw

Min.

8,90

11,60

15,60

17,40

20,50

22,50

24,90

27,70

Diagonal / Köşegen

e

Min.

11,05

14,38

18,90

21,10

24,49

26,75

29,56

32,95

Height/ Yükseklik

h

Min.

5,70

7,50

9,00

11,00

12,00

14,00

16,00

18,00

Max.

6,00

8,00

10,00

12,00

14,00

16,00

18,00

20,00



m



3,30

4,40

5,50

6,60

7,70

8,80

9,90

11,00

Head width /Anahtarağzı

s

Min.

9,78

12,73

16,73

18,67

21,67

23,67

26,16

29,16

Max.

10,00

13,00

17,00

19,00

22,00

24,00

27,00

30,00

Weight/Ağırlık

gr/p

2.90

6,00

11,70

16,60

21,00

37,80

54,4

69,80



Values are given in milimeters. / Değerler milimetre olarak verilmiştir.
