Technical Informations / Teknik Bilgiler

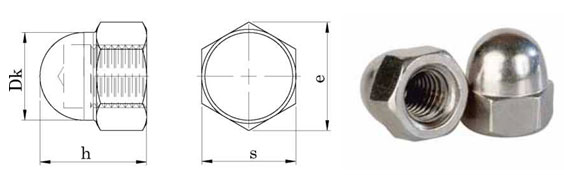

Thread size / Anma çapı (d) |
|
|
M4 |
M5 |
M6 |
M8 |
M10 |
M12 |
|||||
Pitch / Diş adımı |
P |
|
0,70 |
0,80 |
1,00 |
1,25 |
1,50 |
1,75 |
|||||
Head width / Anahtar ağzı |
S |
min. |
6,78 |
7,78 |
9,78 |
12,73 |
16,00 |
18,00 |
|||||
max. |
7,00 |
8,00 |
10 |
13 |
17 |
19 |
|||||||
Diagonal / Köşegen |
e |
min. |
|
|
|
|
17,77 |
20,03 |
|||||
max. |
7,66 |
8,79 |
11,05 |
14,38 |
18,90 |
21,10 |
|||||||
Height / Yükseklik |
h |
min. |
7,64 |
6,64 |
11,57 |
14,57 |
17,57 |
21,48 |
|||||
max. |
8,00 |
10,00 |
12,00 |
15,00 |
18,00 |
22,00 |
|||||||
Diameter / Çap |
dk |
min. |
|
|
|
|
15,00 |
17,00 |
|||||
max. |
6,50 |
7,50 |
9,50 |
12,50 |
16,00 |
18,00 |
|||||||
Weight / Ağırlık |
gr/p |
|
3,80 |
4,00 |
4,66 |
11,00 |
20,10 |
28,30 |
Thread size / Anma çapı (d) |
|
|
M14 |
M16 |
M18 |
M20 |
M22 |
M24 |
|||||
Pitch / Diş adımı |
P |
|
2,00 |
2,00 |
2,50 |
2,50 |
2,50 |
3,00 |
|||||
Head width / Anahtar ağzı |
s |
min. |
20,67 |
23,00 |
26,67 |
29,67 |
31,61 |
35,38 |
|||||
max. |
22,00 |
24,00 |
27,00 |
30,00 |
32,00 |
36,00 |
|||||||
Diagonal / Köşegen |
e |
min. |
23,35 |
|
|
|
35,72 |
|
|||||
max. |
24,49 |
26,75 |
30,14 |
33,53 |
37,72 |
39,98 |
|||||||
Height / Yükseklik |
h |
min. |
24,48 |
27,48 |
31,38 |
33,38 |
38,38 |
41,38 |
|||||
max. |
25,00 |
28,00 |
32,00 |
34,00 |
39,00 |
42,00 |
|||||||
Diameter/ Çap |
dk |
min. |
20,00 |
|
|
|
31,00 |
|
|||||
max. |
21,00 |
23,00 |
26,00 |
28,00 |
33,00 |
34,00 |
|||||||
Weight/Ağırlık |
gr/p |
|
57,20 |
54,30 |
95,00 |
104 |
129 |
216 |
Thread size / Anma çapı (d) |
5/32 |
3/16 |
1/4 |
5/16 | 3/8 | 1/2 | |
Pitch / Diş adımı |
P |
32,00 |
24,00 |
20,00 |
18,00 |
16,00 |
13,00 |
Head width / Anahtar ağzı |
s |
7,00 |
8,00 |
11,00 |
13,00 |
14,00 |
22,00 |
Diagonal / Köşegen |
e |
7,90 |
9,65 |
12,40 |
14,15 |
15,95 |
21,34 |
Height/Yükseklik |
h |
8,00 |
10,00 |
12,00 |
15,00 |
14,47 |
25,00 |
Diameter/ Çap |
dk |
6,50 |
7,50 |
10,50 |
12,50 |
13,50 |
21,50 |
Weight/Ağırlık |
gr/p |
1,31 |
1,33 |
3,14 |
6,18 |
8,10 |
13,50 |
Values are given in milimeters. / Değerler milimetre olarak verilmiştir.
