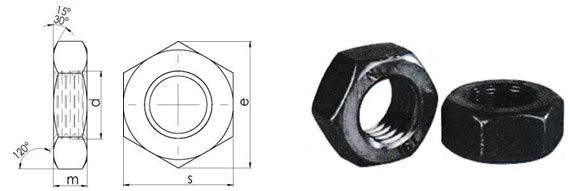

Thread size / Anma çapı (d) |
|
|
1/4 |
5/16 |
3/8 |
7/16 |
1/2 |
9/16 |
5/8 |
3/4 |
Pitch / Diş adımı |
p |
UNC |
20,00 |
18,00 |
16,00 |
14,00 |
13,00 |
12,00 |
11,00 |
10,00 |
UNF |
28,00 |
24,00 |
24,00 |
20,00 |
20,00 |
18,00 |
18,00 |
16,00 |
||
Head width / Anahtar ağzı |
s |
min. |
10,87 |
12,42 |
14,00 |
17,15 |
18,69 |
21,87 |
23,42 |
27,64 |
max. |
11,13 |
12,70 |
14,27 |
17,48 |
19,05 |
22,23 |
23,83 |
28,58 |
||
Diagonal / Köşegen |
e |
min. |
12,40 |
14,15 |
15,95 |
19,51 |
21,34 |
24,94 |
26,70 |
31,50 |
max. |
12,83 |
14,66 |
16,51 |
20,17 |
22,00 |
25,65 |
27,51 |
32,99 |
||
Height / Yükseklik |
m |
min. |
5,38 |
6,55 |
8,13 |
9,27 |
10,85 |
12,01 |
13,59 |
15,67 |
max. |
5,74 |
6,93 |
8,56 |
9,78 |
11,38 |
12,60 |
14,20 |
16,89 |
||
Weight/Ağırlık |
gr/p. |
|
|
5,03 |
7,28 |
12,90 |
16,88 |
26,50 |
33,40 |
53,50 |
Technical Informations / Teknik Bilgiler
Thread size/Anma çapı (d) |
|
7/8 |
1" |
1" 12 |
1"14 |
1/2 WHT |
1 1/8 |
1 1/4 |
1 1/2 |
|
Pitch / Diş adımı |
p |
UNC |
9,00 |
8,00 |
12,00 |
14,00 |
12,00 |
7,00 |
7,00 |
6,00 |
UNF |
14,00 |
12,00 |
12,00 |
14,00 |
12,00 |
12,00 |
12,00 |
12,00 |
||
Head width / Anahtar ağzı |
S |
min. |
32,23 |
36,83 |
|
|
18,69 |
41,43 |
46,02 |
55,25 |
max. |
33,32 |
38,10 |
|
|
19,05 |
42,88 |
47,63 |
57,15 |
||
Diagonal / Köşegen |
e |
min. |
36,75 |
41,99 |
|
|
21,33 |
47,22 |
52,48 |
62,99 |
max. |
38,51 |
43,99 |
|
|
21,99 |
49,5 |
54,99 |
65,99 |
||
Height/Yükseklik |
m |
min. |
18,39 |
21,11 |
|
|
10,84 |
23,85 |
26,16 |
31,63 |
max. |
19,71 |
22,53 |
|
|
11,37 |
25,37 |
27,79 |
33,45 |
||
Weight/Ağırlık |
gr/p. |
|
85,14 |
121,85 |
121,85 |
121,85 |
13,94 |
142,00 |
202,00 |
353,00 |
Values are given in milimeters. / Değerler milimetre olarak verilmiştir.
