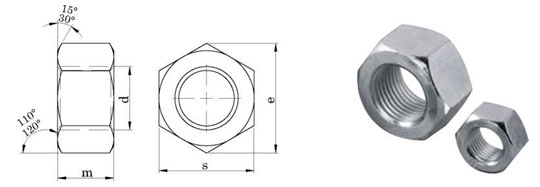

Technical Informations / Teknik Bilgiler
Thread size / Anma çapı (d) |
|
M 2 |
M 2.5 |
M3 |
M4 |
M5 |
M6 |
M7 |
||||||||||
Pitch / Diş adımı |
P |
0,40 |
0,45 |
0,50 |
0,70 |
0,80 |
1,00 |
1,00 |
||||||||||
Head width / Anahtar ağzı |
min. |
3,82 |
4,82 |
5,32 |
6,78 |
7,78 |
9,78 |
10,73 |
||||||||||
4,00 |
5,00 |
5,50 |
7,00 |
8,00 |
10,00 |
11,00 |
||||||||||||
Diagonal / Köşegen |
e |
4,32 |
5,45 |
6,01 |
7,66 |
8,79 |
11,05 |
12,12 |
||||||||||
Height / Yükseklik |
min. |
1,35 |
1,75 |
2,15 |
2,90 |
3,70 |
4,70 |
5,20 |
||||||||||
1,60 |
2,00 |
2,40 |
3,20 |
4,00 |
5,00 |
5,50 |
||||||||||||
Weight/Ağırlık |
gr/p. |
|
|
0,38 |
0,81 |
1,23 |
2,50 |
3,12 |
Thread size/Anma çap (d) |
|
M8 |
M10 |
M12 |
M14 |
M16 |
M18 |
M20 |
|||||||||||
Pitch / Diş adımı |
P |
1,25 |
1,50 |
1,75 |
2,00 |
2,00 |
2,50 |
2,50 |
|||||||||||
Head width / Anahtar ağzı |
min. |
12,73 |
16,73 |
18,67 |
21,67 |
23,67 |
26,16 |
29,16 |
|||||||||||
13,00 |
17,00 |
19,00 |
22,00 |
24,00 |
27,00 |
30,00 |
|||||||||||||
Diagonal / Köşegen |
e |
14,38 |
18,90 |
21,10 |
24,49 |
26,75 |
29,56 |
32,95 |
|||||||||||
Height / Yükseklik |
min. |
6,14 |
7,64 |
9,64 |
10,30 |
12,30 |
14,30 |
14,90 |
|||||||||||
6,50 |
8,00 |
10,00 |
11,00 |
13,00 |
15,00 |
16,00 |
|||||||||||||
Weight / Ağırlık |
gr/p. |
5,20 |
11,60 |
17,30 |
25,00 |
33,30 |
49,40 |
64,40 |
Thread size/Anma çapı (d) |
|
|
M22 |
M24 |
M27 |
M30 |
M33 |
M36 |
M39 |
||||||||||
Pitch / Diş adımı |
P |
|
2,50 |
3,00 |
3,00 |
3,50 |
3,50 |
4,00 |
4,00 |
||||||||||
Head width/Anahtar ağzı |
|
min. |
31,00 |
35,00 |
40,00 |
45,00 |
49,00 |
53,80 |
58,80 |
||||||||||
s |
max. |
32,00 |
36,00 |
41,00 |
46,00 |
50,00 |
55,00 |
60,00 |
|||||||||||
Diagonal/Köşegen |
e |
|
35,03 |
39,55 |
45,20 |
50,85 |
55,37 |
60,79 |
66,44 |
||||||||||
Height/Yükseklik |
m |
min. |
16,90 |
17,70 |
20,70 |
22,70 |
24,70 |
27,40 |
29,40 |
||||||||||
max. |
18,00 |
19,00 |
22,00 |
24,00 |
26,00 |
29,00 |
31,00 |
||||||||||||
Weight/Ağırlık |
gr/p. |
79,00 |
110,00 |
165,00 |
223,00 |
288,00 |
393,00 |
502,00 |
Values are given in milimeters. / Değerler milimetre olarak verilmiştir.
Technical Informations / Teknik Bilgiler
Thread size / Anma çapı (d) |
M42 |
M45 |
M48 |
M52 |
M56 |
M60 |
M64 |
|
Pitch / Diş adımı |
P |
4,50 |
4,50 |
5,00 |
5,00 |
5,50 |
5,50 |
6,00 |
Headwidth/ Anahtarağzı |
Min |
63,10 |
68,10 |
73,10 |
78,10 |
82,80 |
87,80 |
92,80 |
65,00 |
70,00 |
75,00 |
80,00 |
85,00 |
90,00 |
95,00 |
||
Diagonal / Köşegen |
e |
71,30 |
76,95 |
82,60 |
88,25 |
93,56 |
99,21 |
104,86 |
Height/Yükseklik |
min. |
32,40 |
34,40 |
36,40 |
40,40 |
43,40 |
46,40 |
49,10 |
34,00 |
36,00 |
38,00 |
42,00 |
45,00 |
48,00 |
51,00 |
||
Weight/Ağırlık |
gr/p. |
652,00 |
800,00 |
977,00 |
1.220,00 |
1.420,00 |
1.690,00 |
1.980,00 |
Thread size / Anma çapı (d) |
M68 |
M72 |
M76 |
M80 |
|
Pitch / Diş adımı |
P |
6,00 |
|||
Head width/Anahtar Ağzı |
Min. |
97,80 |
102,80 |
107,80 |
112,80 |
100,00 |
105,00 |
110,00 |
115,00 |
||
Diagonal / Köşegen |
e |
110,51 |
116,16 |
121,81 |
127,46 |
Height/Yükseklik |
min. |
52,10 |
56,10 |
59,10 |
62,10 |
54,00 |
58,00 |
61,00 |
64,00 |
||
Weight/Ağırlık |
gr/p. |
2.300,00 |
2.670,00 |
3.040,00 |
3.440,00 |
Values are given in milimeters. / Değerler milimetre olarak verilmiştir.
