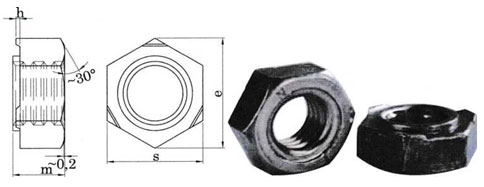

DIN 929 ALTIKÖŞE KAYNAK SOMUNU

Thread size / Anma çapı (d)

M4

M5

M6

M7

M8

M10

Pitch / Diş adımı

P

0,70

0,80

1,00

1,00

1,25 1,00

1,50 1,25

Weld nail / Kaynak tırnağı

min.

0,60

0,60

0,68

0,68

0,75

0,95

h

max.

1,00

1,00

1,12

1,12

1,25

1,55

Head width / Anahtar ağzı

s

9,00

10,00

11,00

12,00

14,00

17,00

Diagonal / Köşegen

e

min.

9,83

10,95

12,02

13,40

15,38

18,74

Height / Yükseklik

max.

3,50

4,00

5,00

5,50

6,50

8,00

Weight/Ağırlık

gr/p

1,13

1,73

2,50

3,24

5,27

9,58

Thread size / Anma çapı (d)

M12

M14

M16

Pitch / Diş adımı

P

1,75 1,25

2,00 1,50

2,00 1,5

Weld nail / Kaynak tırnağı

min.

0,95

1,10

1,10

h

max.

1,55

1,90

1,90

Head width / Anahtar ağzı

s

19,00

22,00

24,00

Diagonal / Köşegen

e

min.

20,91

24,27

26,51

Height / Yükseklik

max.

10,00

11,00

13,00

Weight / Ağırlık

gr/p

13,70

21,30

28,50
